Laserinterferometer

Vorankündigung: FDM-3 mit Subnanometer-Auflösung

Das Laserinterferometer FDM-3 von fionec bietet bis zu drei kompakte und leichte Messköpfe, die sich ideal als Kontrollinterferometer integrieren lassen. Mit Messabständen von bis zu einem Meter pro Messkopf können die meisten Längenmessungen im Produktionsumfeld optimal durchgeführt werden. Dank der hohen Messfrequenz von 40 kHz, den integrierten Schnittstellen und einer maßgeschneiderter Softwarelösungen wird eine vollständige und einfache Einbindung in bestehende Systeme ermöglicht. Das Laserinterferometer überzeugt durch ein attraktives Preis-Leistungs-Verhältnis, ohne Kompromisse bei der Messauflösung.

Ihre Vorteile

  • Ergebnisse mit Nanometergenauigkeit
  • Berührungslos und verschleißfrei
  • Kleiner Messkopf und kompakter Empfänger
  • Bis zu 3 Messköpfe pro System, bspw. für die Messung in X, Y, Z
  • Ideal geeignet als Kontroll- und Messinterferometer
  • Voll automatisierbar und integrierbar
  • Elektromagnetisch verträglich (EMV)
 Laserinterferometer FDM-3

Systemkenndaten

FDM-3 (Messkopf)

Laserinterferometer FDM-3

FDMControl

FDM-3 GUI

Laserinterferometer

Messprinzipphasenmessende Interferometrie
Mess­bereichmax. 1 m
Mess­abstandbeliebig (zwischen 0 und 1 m)
Mess­frequenz40 kHz (fest)
Auflösung (typ. Standard­abweichung)< 1 nm*
Mehr­stellen­messungparalle­ler Betrieb von bis zu 3 Messköpfen
Programmier­schnitt­stellenAPI, DLL
Mitgelieferte SystemkomponentenMesskopf, Software, Empfänger, Stromversorgung

*Std. Abw. des Abstand-äquivalenten-Rauschens bei 0,1 m.

Messkopf

Objektivwechselbar, für kollimierten oder fokussierten Messstrahl
Mess­richtungaxial (0°)
Umweltmessmodul (optional)vollständig integriert
Maße Messkopf38 x 26 x 21 mm


Software

Steuer- und Bediensoftware (FDM-Control)Statusanzeige mit Signalqualität
vorbereitet für kundenspezifische Auswertungen (bspw. Vibrationsmessungen)


Empfänger

System­schnitt­stellen (konfigurierbar)Gate IN, Trigger OUT: TTL 5V, Ethernet, GPIO
Maße Empfänger165 x 140 x 255 mm
Ext. Strom­versorgung230 V (AC)

Alle Angaben können Änderungen unterliegen.

Anwendungen

Ultrapräzisionsmesstechnik

  • Schnelle Erfassung von Abständen mit subnanometer Auflösung
  • Ideal geeignet als Kontroll- und Messinterometer
  • Bis zu 3 Messköpfe gleichzeitzig nutzbar
  • Intuitive Software mit Rapid-Start Button
  • Herausragendes Preis-Leistungs-Verhältnis

Hochgenaue Abstandsmessung

  • Messung von Verfahrweg, Ausdehnung, Drift und Vibrationen in Ultrapräzisions- und Werkzeugmaschinen
  • Positionserfassung zur hochgenauen Ausrichtung von Bauteilen, Komponenten, Achsen

Überwachung von Abständen oder Positionen

  • Überwachung der Verfahrbewegungen von Ultrapräzisionsachsen
  • Messungen in kleinen und schwer zugänglichen Bauräumen, z.B. an oder auf Linearschlitten (auch mitfahrend)
  • Positionsmonitoring

Integration in hochgenaue Mess­geräte, Prüf­automaten und Werkzeug­maschinen

  • Kompatibilität und Automatisierung dank serieller Schnittstellen
  • Einzel- oder Mehrstellenmessung
  • Inline-Messungen im Produktionstakt
  • Industrie-4.0 Anwendungen

Gerne entwickeln wir passgenaue Sonderlösungen für Ihre Messaufgabe.

Weitere Informationen anfordern

Links

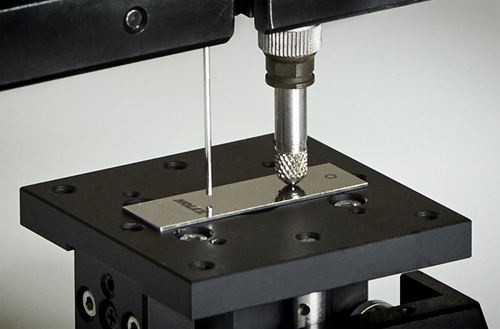

Messung: optisch oder taktil
