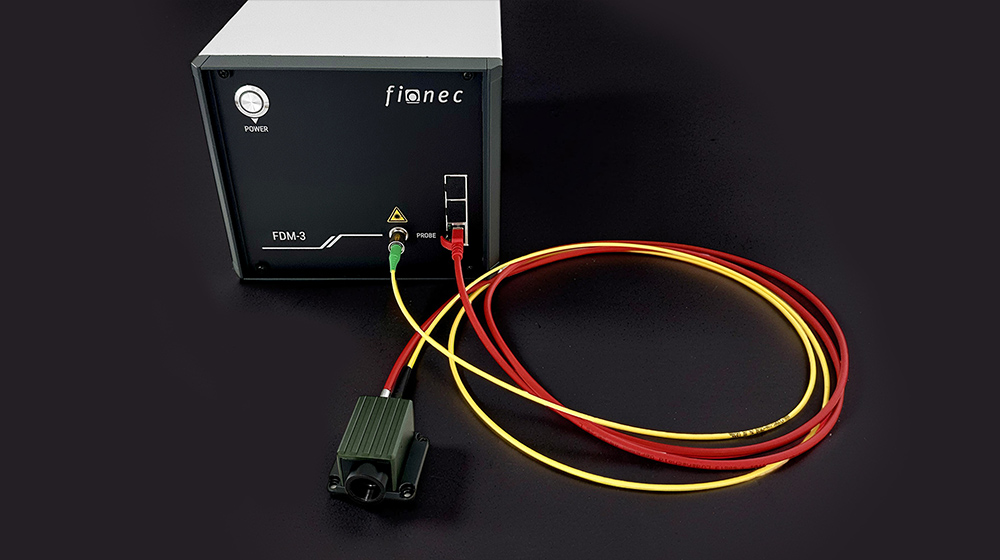

Das Laserinterferometer FDM-3 von fionec bietet bis zu drei kompakte und leichte Messköpfe, die sich ideal als Kontrollinterferometer integrieren lassen. Mit Messabständen von bis zu einem Meter pro Messkopf können die meisten Längenmessungen im Produktionsumfeld optimal durchgeführt werden. Dank der hohen Messfrequenz von 40 kHz, den integrierten Schnittstellen und einer maßgeschneiderter Softwarelösungen wird eine vollständige und einfache Einbindung in bestehende Systeme ermöglicht. Das Laserinterferometer überzeugt durch ein attraktives Preis-Leistungs-Verhältnis, ohne Kompromisse bei der Messauflösung.
Ihre Vorteile
Ergebnisse mit Nanometergenauigkeit
Berührungslos und verschleißfrei
Kleiner Messkopf und kompakter Empfänger
Bis zu 3 Messköpfe pro System, bspw. für die Messung in X, Y, Z
Ideal geeignet als Kontroll- und Messinterferometer
Voll automatisierbar und integrierbar
Elektromagnetisch verträglich (EMV)
Systemkenndaten
FDM-3 (Messkopf)
FDMControl
Laserinterferometer
Messprinzip
phasenmessende Interferometrie
Messbereich
max. 0,6 m
Messabstand
beliebig (zwischen 0 und 0,6 m)
Messfrequenz
40 kHz (fest)
Auflösung (typ. Standardabweichung)
< 1 nm*
Mehrstellenmessung
paralleler Betrieb von bis zu 3 Messköpfen
Programmierschnittstellen
API, DLL
Mitgelieferte Systemkomponenten
Messkopf, Software, Empfänger, Stromversorgung
*Std. Abw. des Abstand-äquivalenten-Rauschens bei 0,1 m.

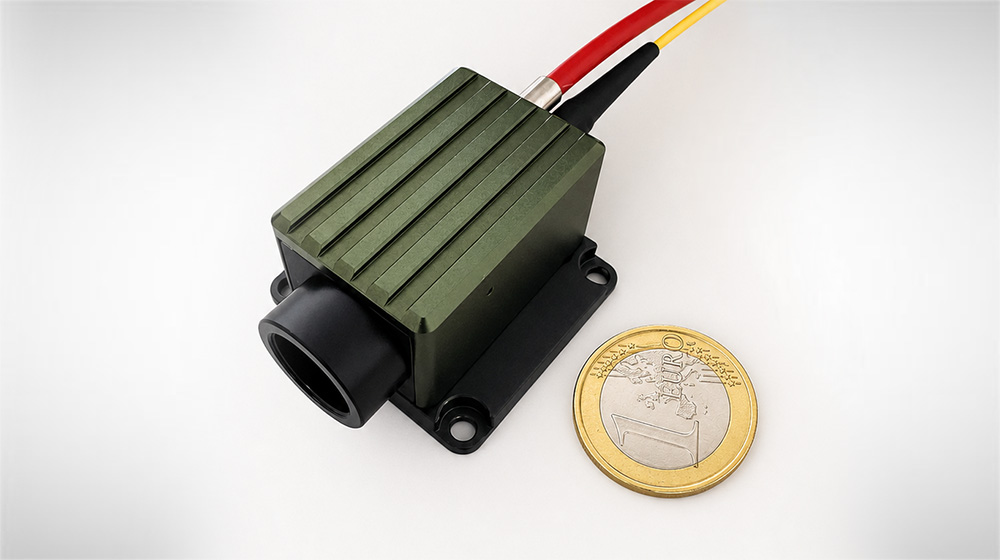

Messkopf
Objektiv
wechselbar, für kollimierten oder fokussierten Messstrahl
Messrichtung
axial (0°)
Umweltmessmodul (optional)
vollständig integriert
Maße Messkopf
38 x 26 x 21 mm
Software
Steuer- und Bediensoftware (FDM-Control)
Statusanzeige mit Signalqualität
vorbereitet für kundenspezifische Auswertungen (bspw. Vibrationsmessungen)
Empfänger
Systemschnittstellen (konfigurierbar)
Gate IN, Trigger OUT: TTL 5V, Ethernet, GPIO
Maße Empfänger
165 x 140 x 255 mm
Ext. Stromversorgung
230 V (AC)
Alle Angaben können Änderungen unterliegen.
Anwendungen
Ultrapräzisionsmesstechnik
Schnelle Erfassung von Abständen mit subnanometer Auflösung
Ideal geeignet als Kontroll- und Messinterometer
Bis zu 3 Messköpfe gleichzeitzig nutzbar
Intuitive Software mit Rapid-Start Button
Herausragendes Preis-Leistungs-Verhältnis
Hochgenaue Abstandsmessung
Messung von Verfahrweg, Ausdehnung, Drift und Vibrationen in Ultrapräzisions- und Werkzeugmaschinen
Positionserfassung zur hochgenauen Ausrichtung von Bauteilen, Komponenten, Achsen
Überwachung von Abständen oder Positionen
Überwachung der Verfahrbewegungen von Ultrapräzisionsachsen
Messungen in kleinen und schwer zugänglichen Bauräumen,
z.B. an oder auf Linearschlitten (auch mitfahrend)
Positionsmonitoring
Integration in hochgenaue Messgeräte, Prüfautomaten
und Werkzeugmaschinen
Kompatibilität und Automatisierung dank serieller Schnittstellen
Einzel- oder Mehrstellenmessung
Inline-Messungen im Produktionstakt
Industrie-4.0 Anwendungen
Gerne entwickeln wir passgenaue Sonderlösungen für Ihre Messaufgabe.
