Polarisationserhaltende Fasern

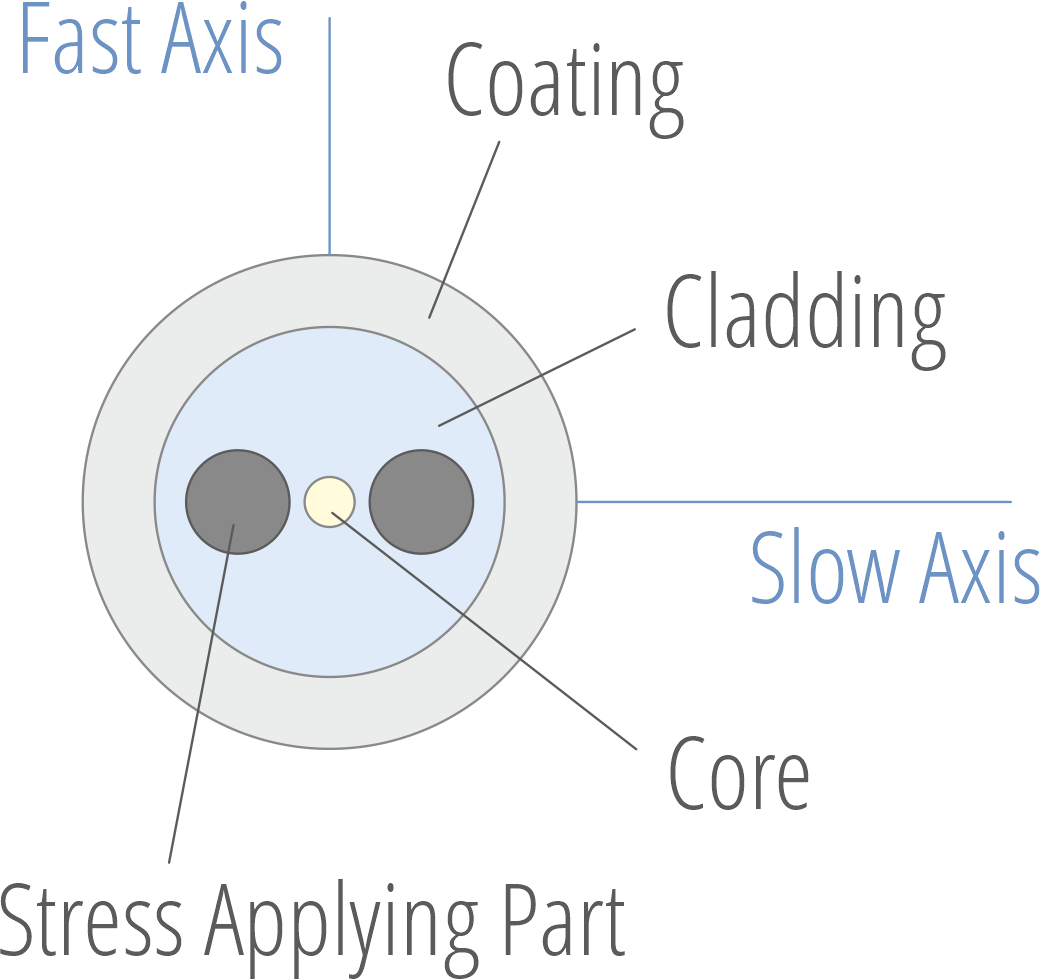

Polarisationserhaltende Fasern – auch PM-Fasern (von engl. polarization-maintaining) genannt – sorgen für eine lineare Polarisation des Lichts. Durch gezielte mechanische Einwirkung auf den Faserkern kommt es zu Doppelbrechungen. Diese wiederum heben Interferenzen zwischen den einzelnen Moden im Faserkern auf, sodass die Polarisation der Lichtwellen erhalten bleibt.
Verwendet werden polarisationserhaltende Fasern unter anderem in der Sensor- und Messtechnik, der Lasertechnologie und Telekommunikation.
Corning® PM*
Polarization Maintaining (PM) fibers are designed with high performance properties including excellent birefringence and low attenuation. Corning offers the broadest portfolio of PM fibers from wavelengths of 400-1550nm and designs such as High NA and Flame Retardant coatings.
*(Auszug aus Corning® Produktflyern)
|
|
|
Spezifikationen
Name |
Reduced cladding |
Operating wavelength (nm) |
Cutoff wavelength (nm) |
Cladding diameter (µm) |
Coating diameter (µm) |
PM 40-U25D |
✗ |
410 |
330-400 |
125 ± 1 |
245 ± 15 |
PM 40-U40D |
✗ |
410 |
330-400 |
125 ± 1 |
400 ± 15 |
PM 40-H90D |
✗ |
410 |
330-400 |
125 ± 1 |
900 ± 100 |
PM 48-U25D |
✗ |
480 |
400-470 |
125 ± 1 |
245 ± 15 |
PM 48-U40D |
✗ |
480 |
400-470 |
125 ± 1 |
400 ± 15 |
PM 48-H90D |
✗ |
480 |
400-470 |
125 ± 1 |
900 ± 100 |
PM 63-U25D |
✗ |
630 |
520-620 |
125 ± 1 |
245 ± 15 |
PM 63-U40D |
✗ |
630 |
520-620 |
125 ± 1 |
400 ± 15 |
PM 63-H90D |
✗ |
630 |
520-620 |
125 ± 1 |
900 ± 100 |
PM 85-U25D |
✗ |
850 |
650-800 |
125 ± 1 |
245 ± 15 |
PM 85-U40D |
✗ |
850 |
650-800 |
125 ± 1 |
400 ± 15 |
PM 85-H90D |
✗ |
850 |
650-800 |
125 ± 1 |
900 ± 100 |
PM 98-U25D |
✗ |
980 |
870-950 |
125 ± 1 |
245 ± 15 |
PM 98-U40D |
✗ |
980 |
870-950 |
125 ± 1 |
400 ± 15 |
PM 98-H90D |
✗ |
980 |
870-950 |
125 ± 1 |
900 ± 100 |
PM 13-U25D |
✗ |
1300 |
1130-1270 |
125 ± 1 |
245 ± 15 |
PM 13-U40D |
✗ |
1300 |
1130-1270 |
125 ± 1 |
400 ± 15 |
PM 13-H90D |
✗ |
1300 |
1130-1270 |
125 ± 1 |
900 ± 100 |
PM 14-U25D |
✗ |
1400-1490 |
1260-1380 |
125 ± 1 |
245 ± 15 |
PM 14-U40D |
✗ |
1400-1490 |
1260-1380 |
125 ± 1 |
400 ± 15 |
PM 15-U25D |
✗ |
1550 |
1300-1440 |
125 ± 1 |
245 ± 15 |
PM 15-U40D |
✗ |
1550 |
1300-1440 |
125 ± 1 |
400 ± 15 |
PM 15-H90D |
✗ |
1550 |
1300-1440 |
125 ± 1 |
900 ± 100 |
|
